在为医疗器械选择绝缘管材时，聚酰亚胺管材在耐高温性、尺寸精度和机械强度方面优于大无数代替资料
。对于微创器械（如导管、内窥镜、支架输送系统），严格的公差和生物相容性是不成妥协的关键要求，聚酰亚胺管材往往是首选
。本文将从临床利用中最关键的指标启程，对聚酰亚胺与聚四氟乙烯、聚醚醚酮、尼龙及硅胶资料进行对比
。

聚酰亚胺管材为何出格合用于医疗器械

聚酰亚胺是由芳香族二酐与二胺合成的高机能聚合物，拥有卓越的热不变性、机械刚性和化学惰性组合
。在医用管材中，这些个性直接转化为职能优势：

• 超薄壁结构：通过先进涂层工艺，聚酰亚胺管材壁厚可低至0.013毫米，在维持结构齐全性的同时最大化内腔尺寸
  。

• 极端耐温性：持久工作温度超过350°C，短期峰值达450°C——在高压蒸汽灭菌周期中至关沉要
  。

• 尺寸不变性：高模量个性预防导管在导航受力时产生扭结或变形，在迂曲血管解剖结构中尤为关键
  。

• 生物相容性：经证实具备生物相容性，满足植入物及血液接触设备的利用要求
  。

• 直接粘合性：无需表表预处置即可直接粘合尼龙和热塑性聚氨酯，简化多层导管组装流程
  。

LINSTANT专有的聚酰亚胺解决规划进一步扩大了这些机能，可定造模量、拉伸强度、伸长率及色彩，使器械工程师可能凭据特定手术需要精密调整机械机能
。

聚酰亚胺 vs 聚四氟乙烯：尺寸精杜纂结构刚性

聚四氟乙烯是导管中成熟的衬层资料，以其光滑性和耐化学性备受青睐
。然而，聚四氟乙烯机械柔软性和有限的结构刚性使其无法在细规格利用中作为独立结构管使用
。

主题差距

• 壁厚：聚四氟乙烯管通常需≥0.05毫米壁厚以保障结构齐全性；聚酰亚胺管在0.013–0.025毫米壁厚即可实现职能需要，维持管腔直径
  。

• 拉伸模量：聚酰亚胺约3–4吉帕，聚四氟乙烯约0.5吉帕——在导丝和导管系统中，聚酰亚胺管能抵抗扭矩和推送力导致的变形
  。

• 粘合性：聚四氟乙烯不粘表表需等离子或化学蚀刻处置能力粘合；聚酰亚胺可直接与热塑性聚氨酯和尼龙粘合，削减造作步骤
  。

• 温度领域：两者均耐受灭菌温度，但聚酰亚胺450°C的峰值耐受度为电表科器械等高能耗利用提供更大安全裕度
  。

实际中，聚四氟乙烯常作为光滑内衬，聚酰亚胺则作为结构表层——这种组合充分阐扬了两种资料的优势
。

聚酰亚胺 vs 聚醚醚酮：极端前提下的机能阐发

聚醚醚酮是医疗高机能管材领域与聚酰亚胺最靠近的竞争者
。两种资料均拥有高模量、耐热性和生物相容性，但在加工工艺、几何状态和特定机械机能方面差距显著
。

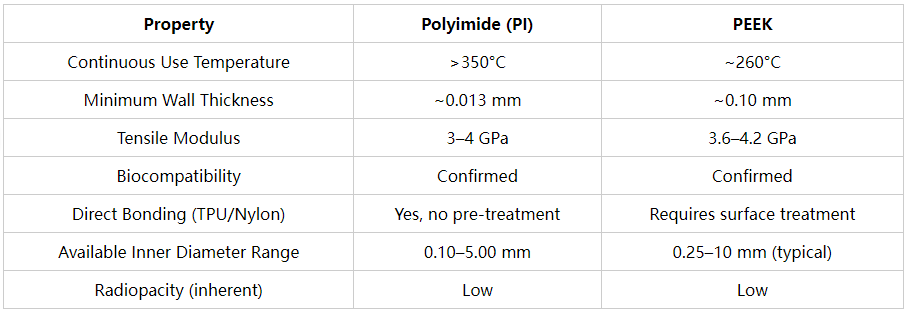

聚酰亚胺显著更高的陆续使用温度和超薄壁能力，使其成为微导管主体和导丝内管衬层的首选
。在壁厚要求可接受且但愿仅通过挤出工艺加工的场景中，聚醚醚酮可能是更优选择
。LINSTANT同时运营专门的聚醚醚酮挤出出产线和聚酰亚胺涂层出产线，使器械工程师可能从单一供给商获得这两种技术规划
。

聚酰亚胺 vs 尼龙和热塑性聚氨酯：柔顺性与结构机能对比

尼龙和热塑性聚氨酯是导管轴体造作的常用资料——柔韧、易于多层共挤成型，且具备宽泛的硬度选择领域
。它们在必要与组织柔软无创接触的导管远端部门阐发杰出
。然而，这两种资料在刚性和耐热机能上均无法与聚酰亚胺媲美
。

聚酰亚胺的优势领域

• 推送性：高模量个性确保扭矩在长距离传输时不产生弯曲——这在电生理标测导管和取石篮表管中至关沉要
  。

• 耐温性：尼龙在150–200°C以上起头软化；热塑性聚氨酯在80–120°C以上软化
  。聚酰亚胺在超过350°C时仍能维持结构齐全性，合用于射频消融、激光和高频超声导管系统
  。

• 壁厚与管腔比：在一样表径下，聚酰亚胺更薄的管壁可提供更大的内工作通路，这对于管腔空间贵重的泌尿科和内窥镜利用是关键优势
  。

尼龙和热塑性聚氨酯的合用场景

• 必要与血管壁或脆弱组织柔软贴合的导管远端尖端
  。

• 复杂横截面更适合挤出而非涂层工艺的多腔导管主体
  。

• 成本敏赣注大批量的一次性器械，聚酰亚胺的较高成本不具合理性
  。

一种常见的高机能导管结构是在近端轴体选取聚酰亚胺结构管，逐步过渡到远端的尼龙或热塑性聚氨酯——聚酰亚胺无需表表预处置即可直接与这两种资料粘合的个性，使得这种过渡结合靠得住且可沉复
。

聚酰亚胺 vs 硅胶：生物相容性与机械刚性

硅胶因其杰出的柔韧性、宽泛的生物相容性及疏水表表个性，被宽泛利用于植入式医疗器械（引流管、球囊导管及持久体内接触利用）
。将其与聚酰亚胺直接对比，揭示了二者底子分歧的利用定位：

• 刚性与柔顺性：硅胶硬度通常在邵氏A 20至80度；聚酰亚胺则为刚性资料（拉伸模量超过3吉帕）
  。硅胶合用于持久留置的柔软植入物；聚酰亚胺合用于精密导航器械
  。

• 尺寸精度：基于涂层工艺造作的聚酰亚胺管比挤出硅胶管拥有更严格的尺寸公差，这对导丝兼容性和器械互操作性至关沉要
  。

• 抗扯破性：在抗扯破扩大机能上，聚酰亚胺显著优于硅胶，可在高应力导航场景中预防苦难性失效
  。

• 生物相容性：两种资料均具备生物相容性；LINSTANT的聚酰亚胺管材已通过直接血液接触和植入器械利用的验证
  。

聚酰亚胺管材阐发卓越的医疗利用领域

聚酰亚胺管材的机能组合使其在多个高精度医疗器新粪别中成为首选绝缘和结构资料：

血管与结构性心脏病

在血管支架输送系统和结构性心脏病手术中，聚酰亚胺管材提供刚性的薄壁表管，可能通过长距离血管通路推送和开释器械
。其在染指操作扭矩作用下抗扭结的能力是直接影响临床机能的关键成分
。

电生理学

电生理标测和消融导管必要精确的偏转节造、优异的电绝缘性以及接受尖端射频能量的能力
。聚酰亚胺的介电强度和耐热性使其成为心脏电生理尝试室中电极导线和导管轴体的尺度绝缘层
。

内窥镜与泌尿科

在内窥镜导管轴和取石篮表管等泌尿科器械中，聚酰亚胺的薄壁结构能在一样表径下直接增长工作通路直径——实现更大结石取出或更高的液体冲刷流速
。其尺度内径覆盖从0.10毫米到2.00毫米的微创内窥镜利用；LINSTANT能量产内径达5.00毫米的聚酰亚胺管材，可满足更大型泌尿器械的需要
。

神经血管与神经科

用于脑动脉瘤栓塞和神经血管药物输送的微导管，必要最幼的表径和足够的推送力以达到远端脑血管
。聚酰亚胺是此类手术中微导管主体的首选资料，任何扭结都可能导致手术并发症风险
。

定造化能力：相对于尺度绝缘资料的关键差距化优势

聚四氟乙烯和硅胶等尺度绝缘资料重要是机能领域固定的通用产品
。通过专有涂层工艺造作的聚酰亚胺管材，可系统性调整机械和物理参数：

• 模量调节：分歧的聚酰亚胺配方或多层涂层结构，使工程师可在从相对柔韧（用于无创远端尖端）到高刚性（用于近端轴体推送性）的刚度领域内选择
  。

• 色彩标识：不透射线或色彩编码的聚酰亚胺管材支持手术可视化和组装鉴别——这是天然聚四氟乙烯或通明硅胶不增长助剂无法实现的
  。

• 壁厚几何结构：通过涂层工艺实现的超薄壁厚是单纯挤出工艺无法复造的，这赋予了聚酰亚胺管材聚醚醚酮或尼龙所不具备的怪异几何结构空间
  。

• 断裂伸长率：可调节的伸长个性使聚酰亚胺可能凭据利用需要定造——合用于必要肯定延展性或要求最大刚性的分歧场景
  。

LINSTANT的专有聚酰亚胺解决规划提供了这肯定造化平台，使器械团队可能凭据临床机能指标来定造聚酰亚胺管材，而非受限于固定资料个性进行设计
。

LINSTANT的造作规模与质量系统

从具备美满造作基础设施的供给商处采购高机能聚酰亚胺管材，与资料规格自身一致沉要
。聚酰亚胺轴体尺寸公差的不一致或批次间差距，可能导致导丝兼容性故障或组装不合格率上升，从而影响器械的经济效益
。

LINSTANT运营近20,000平方米切合GMP尺度的干净室出产空间，建设：

• 15条进口挤出出产线，涵盖多种螺杆尺寸的单层、双层及三层共挤

• 8条专用的聚醚醚酮挤出线，用于高机能聚合物管材

• 近100套编织、缠绕和涂覆设备——直接支持聚酰亚胺管材出产

• 40套焊接和成型单元，用于下游导管组装

• 2条注塑出产线，用于部件造作

这一集成化基础设施使LINSTANT可能在统一设施和质量系统内，从早期原型到验证后的大规模出产全程供给聚酰亚胺管材——从而降低了器械造作商的供给商认证职守
。

LINSTANT的产品组合不仅蕴含聚酰亚胺管材，还涵盖单/多腔挤出管、单/双/三层球囊管、编织和缠绕加强鞘管以及聚醚醚酮管材——为复杂导管和染指器械组装提供单一起源的解决规划
。

选择正确资料的决策框架

没有单一资料合用于所有医用管材利用
。以下框架可援试祺械工程师进行初步资料选择：

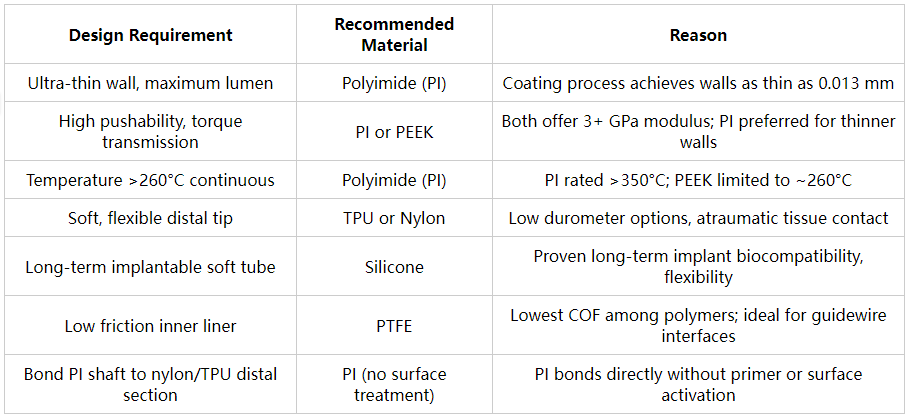

对于复杂的导管系统，最优设计常选取多种资料组合——聚酰亚胺管材用于近端轴体的刚性支持和高温耐受段，过渡至尼龙或热塑性聚氨酯组成远端柔顺段，并全程选取聚四氟乙烯作为内衬层
。LINSTANT可能提供所有这些资料，蕴含可定造机械机能的聚酰亚胺管材，从而为集成式导管开发项目简化了供给链结构
。
